氣力輸送管徑設計

發布日期：2022-02-25 　瀏覽次數：1035

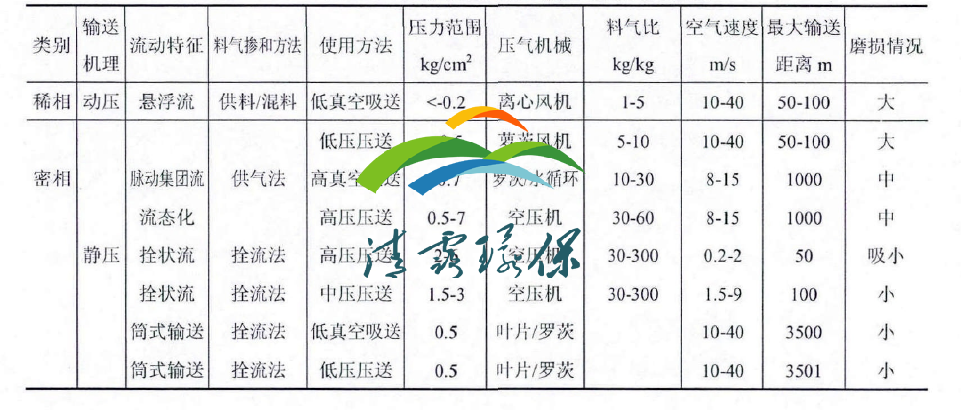

當單管出力＜１５ｔ時，選用ＤＮＩＯＯ的管；當單管出力＜２７ｔ時，選用ＤＮ１２５的管；當單管出力２７ｔ〈Ｇ〈４５ｔ時，選用ＤＮ１５０的管；上述選擇僅是一般的原則，管徑及出力的大小還與長度相關，也與發送罐的運行方式、濃度相關，在應用時應考慮多種因素。正規的算法應先定出初、木速度，濃度，計算壓力損失，然后定管徑。

在距輸灰管路起始端當量長度１００ｍ處設置一個雙套管耐磨膨脹節，每條輸灰管線設置數量Ｗ管線長度而訂。

①次氣管徑的設計及布置原則：

當發送罐的體積在１．５／m３下時，一次氣管道及閥口口徑選用ＤＮ４０；

當發送罐的體積在２-２．５時，一次氣管道及閥口口徑選用ＤＮ５０；

當發送罐的體積在3上時，一次氣管道及閥口口徑選用ＤＮ６５-ＤＮ１００。

二個發送罐采用一個出料閥時，一次氣閥組僅用一套即可。

②二次氣管徑的設計及布置原則：

二次氣應布置在出料閥后的始端，每根管化置２套二次氣。當輸灰管小于ＤＮ１２５時，選用ＤＮ２５的二次氣管道及閥口；

當輸灰管大于ＤＮ１２５時，選用ＤＮ３２-ＤＮ４０的二次氣管道及閥口。

③氣管、閥的設計原則：

當灰斗上有流化裝置時，或雖無流化裝置但灰斗存灰量很少時，不需設計排氣閥，但需有倒拔灰管的設計。當灰斗存灰較多，預計會落灰不暢時，排氣管及閥口可選用ＤＮ５０的一個發送罐一個通入除塵器灰斗且與自動吹堵系統連鎖控制。
